具有结构轻巧、造型新颖的特点,深受现代建筑师的喜爱。尤其底部无柱的螺旋钢梯在建筑中的应用越来越多。钢结构工程设计作为空间结构,螺旋楼梯为弯剪扭和轴力共同作用的空间受力体系受力复杂...

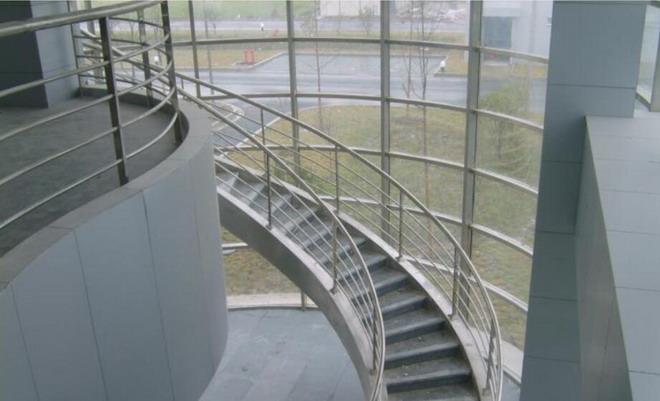

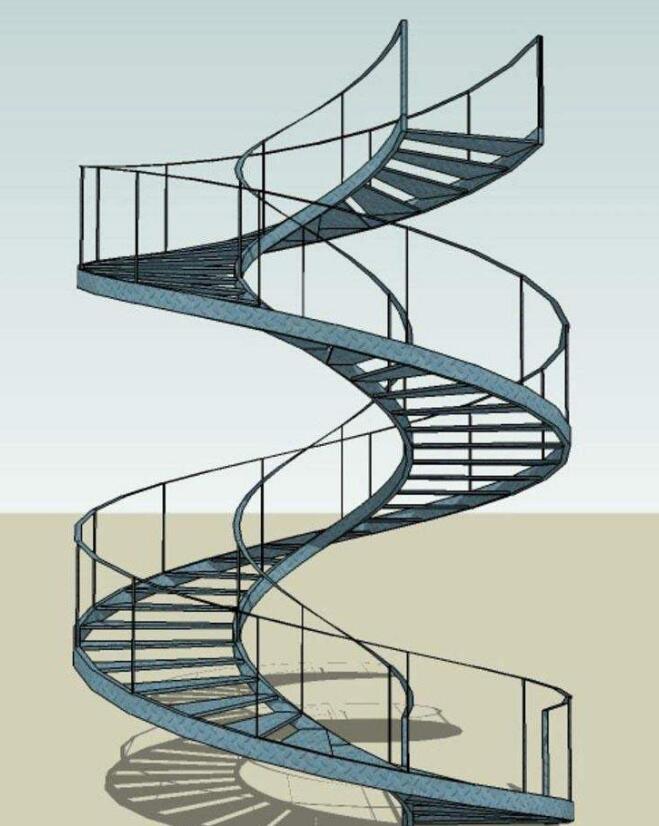

旋转钢结构楼梯具有结构轻巧、造型新颖的特点,深受现代建筑师的喜爱。尤其底部无柱的螺旋钢梯在建筑中的应用越来越多。钢结构工程设计作为空间结构,螺旋楼梯为弯剪扭和轴力共同作用的空间受力体系受力复杂。
一、旋转钢结构楼梯安装工艺
1、钢结构楼梯的预埋件预制阶段,应根据土建施工进度穿插进行预埋件定位安装。
2、钢结构工程设计在钢结构楼梯施工过程中,通过选取现场基准控制点,由楼梯设计提供复核土建单元测量控制网,对钢结构单元预埋部分的测量控制位置进行控制。
3、根据施工网格铺设楼梯,用钢板做定位架,在浇筑混凝土前,将预埋件牢固地固定在混凝土结构的主筋上。
4、钢结构工程设计在楼梯浇筑混凝土时要注意观察和测量,以便随时纠正。
旋转钢结构楼梯施工前,映对土建提供的基准点进行复测,并以此作为钢结构基准和轴线的放出和测量的依据,检测钢结构基准轴和高度的偏差,在吊装过程中验收合格后方可交付。
二、旋转钢结构楼梯安装的精度控制:
1、设计阶段:设计前考虑现场测量数据的误差以及安装后楼板与钢梁节点的变形影响。
2、加工阶段:根据以往经验,考虑旋转楼梯加工后的变形收缩量,预先掌握对接后钢梁整体长度的实际偏差值。
3、埋件的偏差值:事前考虑埋件位置偏差以及安装后的实际误差。
4、焊接收缩值:预先掌握焊接收缩理论值;预先掌握焊接收缩成熟经验值。
在钢结构旋转楼梯精度控制过程中,应根据楼梯施工现场的测量结果,结合相关规范,总体考虑旋转钢结构楼梯安装偏差、构件尺寸偏差和焊接收缩对安装精度的影响,对以往各类型工程的成熟施工经验进行综合分析比较,确定群钢结构对接的差距,并提前消化各种因素。具体做法为:组对间隙=设计间隙+构件本身长度方向的偏差+埋件的偏差值+焊接收缩值。
三、旋转钢结构楼梯偏差调整措施:
测量放样实测已施工砼体偏差→钢构件根据实际测量放样结果进行微调→旋转楼梯第一段外旋及内旋箱型曲梁安装→复核坐标及标高→如有偏差进行调整→箱型,曲梁焊接→复核坐标及标高→如有偏差进行调整→旋转:楼梯踏步槽钢的安装→复核坐标及标高→如有偏差进行调整-→旋转楼梯踏步槽钢的焊接十复核坐标及标高→如有偏差进行调整→旋转楼梯踏步、休息平台安装→复核坐标及标高→如有偏差进行调整-→旋转楼梯踏步、休息平台焊接→复核坐标及标高→如有偏差进行调整。
旋转钢结构楼梯构件安装过程中要做分步复核,分步调整。首先钢构件安装前应进行拼缝,并做临时固定,人后对旋转钢结构楼梯的坐标、高度、水平垂直度进行复核,以满足拼接的总要求。在旋转钢结构楼梯构件测量过程中如发现误差,应切断临时固定点,重新调整旋转钢结构的楼梯坐标、高度、水平垂直度等,然后进行临时固定、复核和焊接。
