轻钢结构厂房

轻钢结构厂房

是在早期普通钢结构的基础上改良而成的一种新型钢结构体系,具有自重轻,易施工的特点。钢结构的重量虽大,但和其他建筑材料相比,他的强度却要高出许多...

发送询盘即时聊天

要知道轻钢结构厂房是在早期普通钢结构的基础上改良而成的一种新型钢结构体系,具有自重轻,易施工的特点。钢结构的重量虽大,但和其他建筑材料相比,他的强度却要高出许多,工业厂房修建的跨度非常大,所以采用轻钢结构能够解决结构承重的问题。轻钢结构厂房主要包括薄壁型钢桁架结构厂房、实腹式钢架结构厂房两种,其结构均由钢结构立柱、钢结构基础、钢结构横梁和钢结构屋盖组成。轻钢结构厂房结构和部件之间的连接方式主要包括焊缝、铆钉连接和螺栓三种。

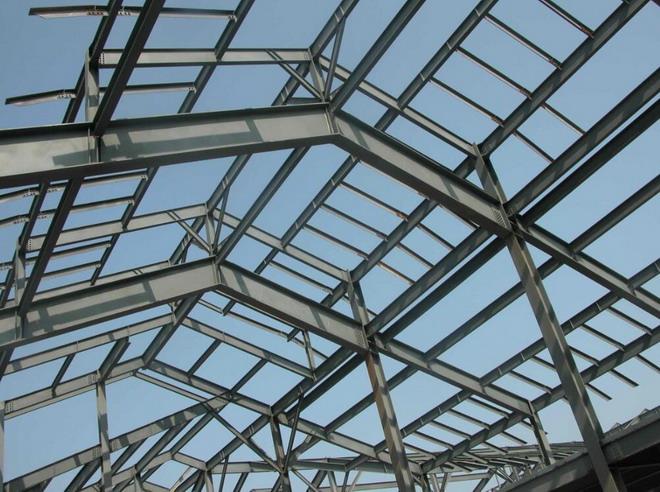

轻钢结构厂房.

轻钢结构厂房主要建筑结构有五个部分:

1、预埋件,其作用是稳定厂房结构;

2、柱子,轻钢结构厂房的立柱一般可用H型轻钢或者C型钢两种;

3、横梁,通常采用C型钢和H型钢两种钢材,而横梁中间的高度需要根据梁的跨度来定;

4、棒,主要材料为C型钢和槽钢两;

5、瓦,轻钢结构厂房屋顶瓦常用彩钢瓦和复合板两种,其中彩钢瓦就是我们常说的单片瓦,而复合板是一种双层瓦,复合板中间通常会加入泡沫,这样可以起到冬暖夏凉的作用。

轻钢结构厂房核心结构设计要求:

轻钢结构厂房的核心结构设计主要包括门式刚架柱网和门式刚架两个部分。

一、门式刚架柱网设计的核心是柱网尺寸的选择和柱网结构体系。

1、轻钢结构厂房门式刚架柱网布置。该结构设计的尺寸必须满足厂房工艺使用要求,即门框间距一般为6m~9m,门刚架柱距统称设计为8m~9m。由于钢结构厂房中的工程中构件数量会直接影响加工、安装工程量、工程施工进度和造价。如果轻钢结构厂房施工时采用9m柱距,则刚架、钢筋和吊车梁等构件的数量就会比6m柱间距的构件少至少30%。采用大的柱距虽然会影响截面的数据,增加工程施工周期,但这对降低工程造价却有明显的效果。钢结构厂房门框的跨度一般设计在21m~24m范围内,其合理最大跨度不宜大于36m。

2、轻钢结构厂房门式刚架通常被认为是一个平面结构,作为水平受力的主体结构和子结构,如钢筋、墙梁、支座等,构成整个门式刚架轻钢结构体系。其钢筋和墙梁既是承受竖向和水平荷载的构件,又是连接刚架和刚架的构件。轻钢结构厂房的竖向水平力由支撑体系承担,屋面水平支撑宜设置在各温度段的端柱或第二柱之间,其余位置每隔40m左右设置一个横向支撑,使整个房屋形成空间稳定的结构。门式刚构厂房竖向温度段不大于300m,横向温度段不大于150m。

二、门式刚架设计

1、门式刚架的形式。轻钢结构厂房门式刚架形式有单垄单坡、单垄双坡多跨和多棱多坡等形式。门式刚架的梁一般为变截面,而刚架柱可根据厂房设计的跨度、高度、荷载大小和荷载类型采用变截面或等截面。当建筑施工配备桥式起重机时,立柱使用截面构件。轻钢结构厂房门式刚架的脚部一般被设计为铰接式,这个设计的优点是可以简化脚部结构,减少地基的要求,降低地基的造价。但当轻钢结构厂房配备桥机,且对侧向刚度有严格要求时,柱脚应设计为刚性连接。当刚度满足使用要求时,门框中柱上端可与横梁铰接成摆动柱。

2、轻钢结构厂房门式刚架的荷载及受力分析。轻钢结构厂房施工规程:当采用压型钢板轻钢屋盖时,屋盖竖向荷载标准按水平投影面积计算应取0.5kN/m2,包括计算屋面板、钢筋,但荷载水平投影面积大于60平方米的钢屋盖结构,屋面竖向布活载标准值不得小于0.3kN/m2。这主要是考虑到计算时假设屋面活载是满布的,如荷载取值过大,则安全度较大,用钢量也增大。
